21 - Lập trình Micro bit Nâng cao: Cảm biến siêu âm

Vật dụng cần chuẩn bị:

• Bo mạch lập trình BBC Micro:Bit

• Bộ kit cảm biến Micro:bit - ra chân PH

• Bộ kit cảm biến Arduino

Các bo mạch mở rộng cho Micro:bit:

1. Micro:IO

2. Bo mạch mở rộng ra chân PH và bộ kit

3. Mạch mở rộng Super:Bit

Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

Cảm biến siêu âm có 4 chân:

• Chân VCC: cấp điện thế 5V ( hay điện +) vào cho cảm biến siêu âm
• Chân GND: cấp điện thế 0V ( hay điện - ) vào cho cảm biến siêu âm
• Chân TRIG: cảm biến siêu âm sẽ phát đi 1 tín hiệu siêu âm và chờ đợi sự phản hồi của sóng siêu âm để đo khoảng cách
• Chân ECHO: cảm biến siêu âm sẽ tiếp nhận sóng siêu âm bị phản hồi lại ở chân này và báo tín hiệu ở chân này.
• Từ đó bảng mạch lập trình microbit sẽ tính được khoảng cách từ cảm biến siêu âm đến vật cản
• Cách tính khoảng cách như sau:
  • Vận tốc của sóng siêu âm (v) trong môi trường không khí: 343 m/s
  • Mạch lập trình micro:bit sẽ đo khoảng thời gian (t) từ lúc phát sóng siêu âm cho đến khi nhận lại sóng
  • Quãng đường (s) sóng siêu âm đi được: s = v * t
  • Khoảng cách (kc) từ cảm biến siêu âm đến vật cản: kc = s/2

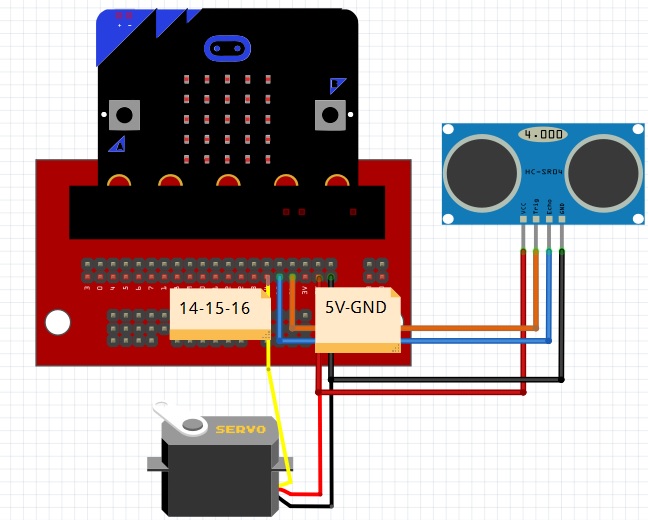

Sơ đồ mạch kết nối:

Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

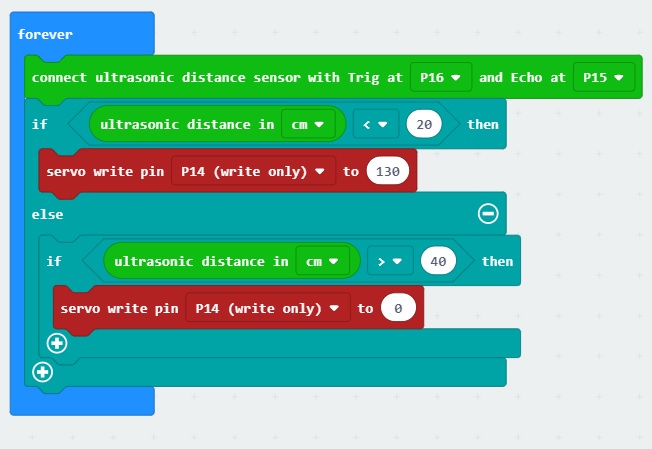

Bài code mẫu thùng rác thông minh dùng 1 động cơ servo:

• Cảm biến siêu gâm gắn vào chân P16 (Trig) và P15 (Echo)
• Động cơ servo gắn vào chân P14

Đồ Chơi STEM đang là nhà phân phối bộ kit Micro:bit Go giá rẻ

----------------------

Lưu ý gì khi chọn mạch BBC:Microbit và phụ kiện đi kèm

• Chọn lựa hàng chính hãng để được bảo hành về chất lượng.

• Kiểm tra nhãn mác sản phẩm.
