Ròng rọc là một máy đơn giản có thể được sử dụng để nâng vật thể và truyền chuyển động. Ròng rọc có thể di chuyển hoặc cố định và nhiều bánh xe ròng rọc trên một trục có thể được sử dụng như hệ ròng rọc.

lego 9686

Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

Giới thiệu

Ròng rọc là một máy đơn giản có thể được sử dụng để nâng vật thể và truyền chuyển động. Ròng rọc có thể di chuyển hoặc cố định và nhiều bánh xe ròng rọc trên một trục có thể được sử dụng như hệ ròng rọc.

Kết nối

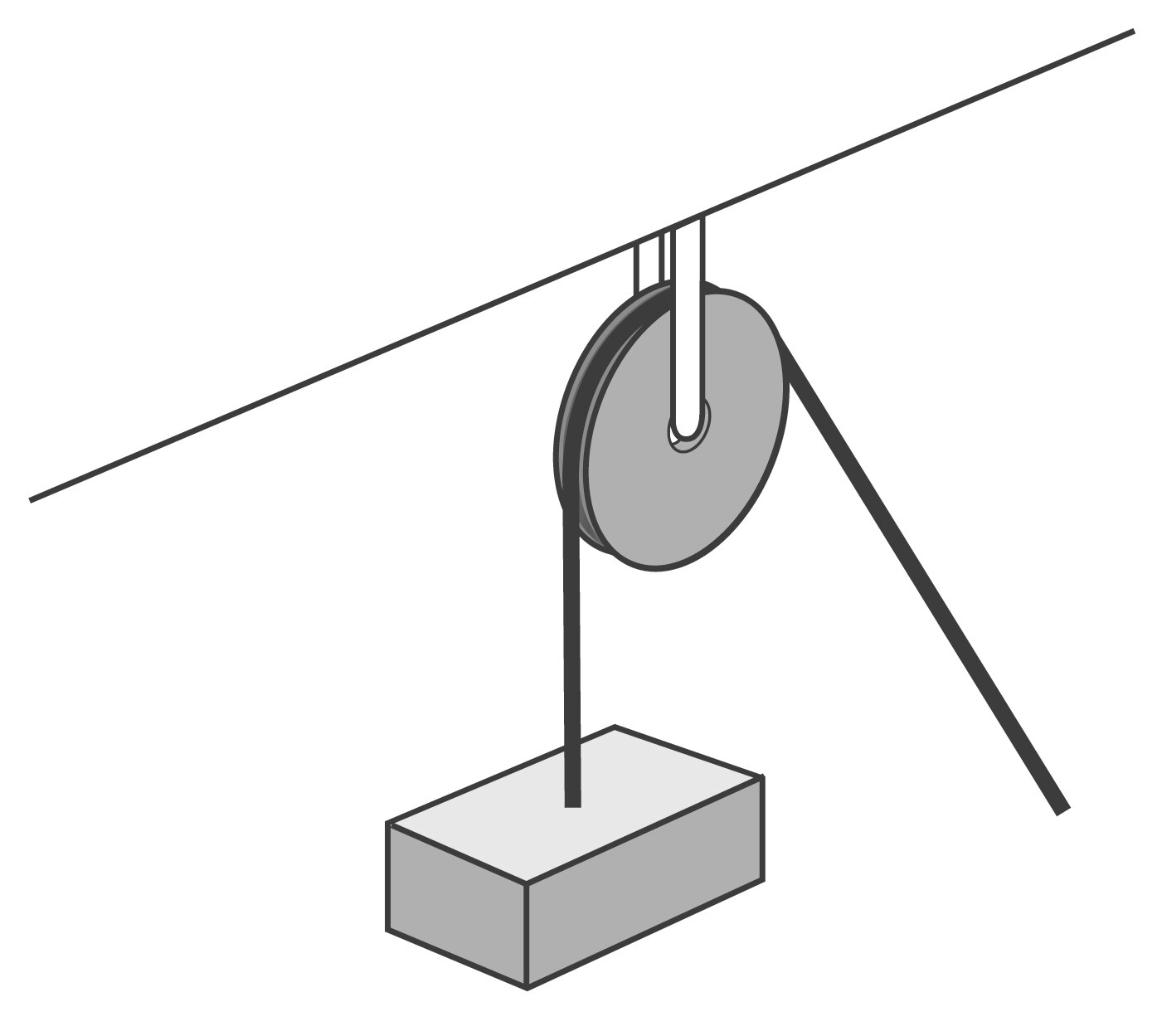

Ròng rọc là bánh xe được di chuyển bằng dây thừng, dây xích hoặc dây đai quanh vành của chúng.

ròng rọc lego education 9686

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

Một dây đai liên tục nối với hai bánh xe ròng rọc. Bánh xe dùng lực bên ngoài quay bánh xe được gọi là bánh lái và bánh còn lại gọi là bánh bị dẫn. Bánh lái cung cấp lựa vào và bánh bị dẫn cung cấp lực ra. Khi bánh lái quay, dây đai chuyển động và làm cho bánh bị dẫn quay cùng chiều. Nếu bánh lái nhỏ hơn bánh bị dẫn, bánh bị dẫn sẽ quay chậm hơn bánh lái.

Dây đai dùng để truyền chuyển động. Nếu dây đai quá chặt, dây đai sẽ tạo ra lực ma sát lãng phí trên trục ròng rọc. Nếu quá lỏng, dây đai sẽ trượt và chuyển động không được truyền hiệu quả. Độ trượt là một tính năng bảo vệ sự quá tải của máy móc.

Đối với công việc nâng vật nặng; nhiều bánh xe ròng rọc có thể được kết hợp thành một hệ thống nâng giúp cho việc nâng vật nặng dễ dàng hơn.

Bạn có biết không?

Ròng rọc bắt đầu thời đại sản xuất hàng loạt ở Anh, khi chúng được sản xuất vào đầu thế kỷ 19 để cung cấp cho Hải quân Hoàng gia Anh các khối ròng rọc cho các tàu chiến của họ trong Chiến tranh Napoléon.

ròng rọc lego education 9686

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

Xây dựng

Xây dựng các mô hình sau. Hãy xem hướng dẫn lắp ráp lego



Thưởng ngoạn

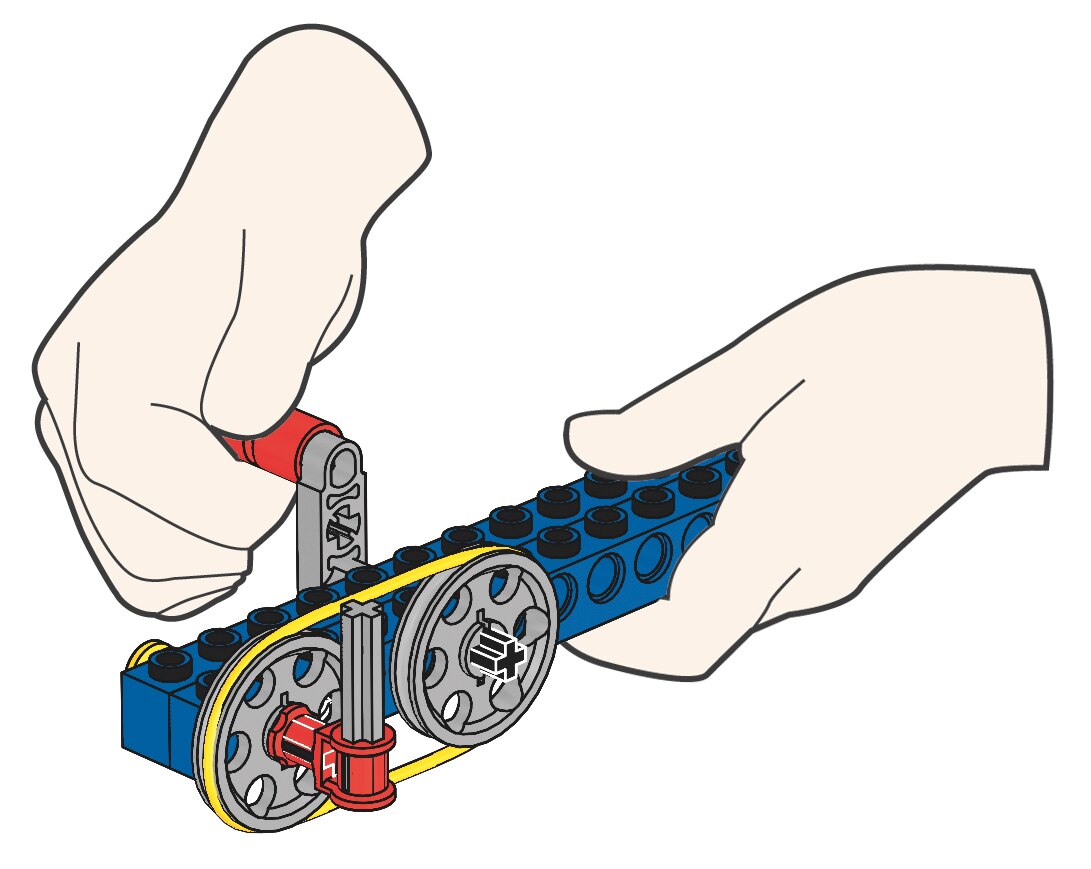

C1

Mô hình này có lợi thế cơ học là 1. Mô hình là một ròng rọc điều khiển bằng dây đai trong đó tốc độ và hướng của bánh lái và bánh bị dẫn là như nhau. Một miếng chặn nhỏ trên thanh trục đầu ra sẽ ngăn bánh bị dẫn văng ra khỏi hệ trục ròng rọc.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

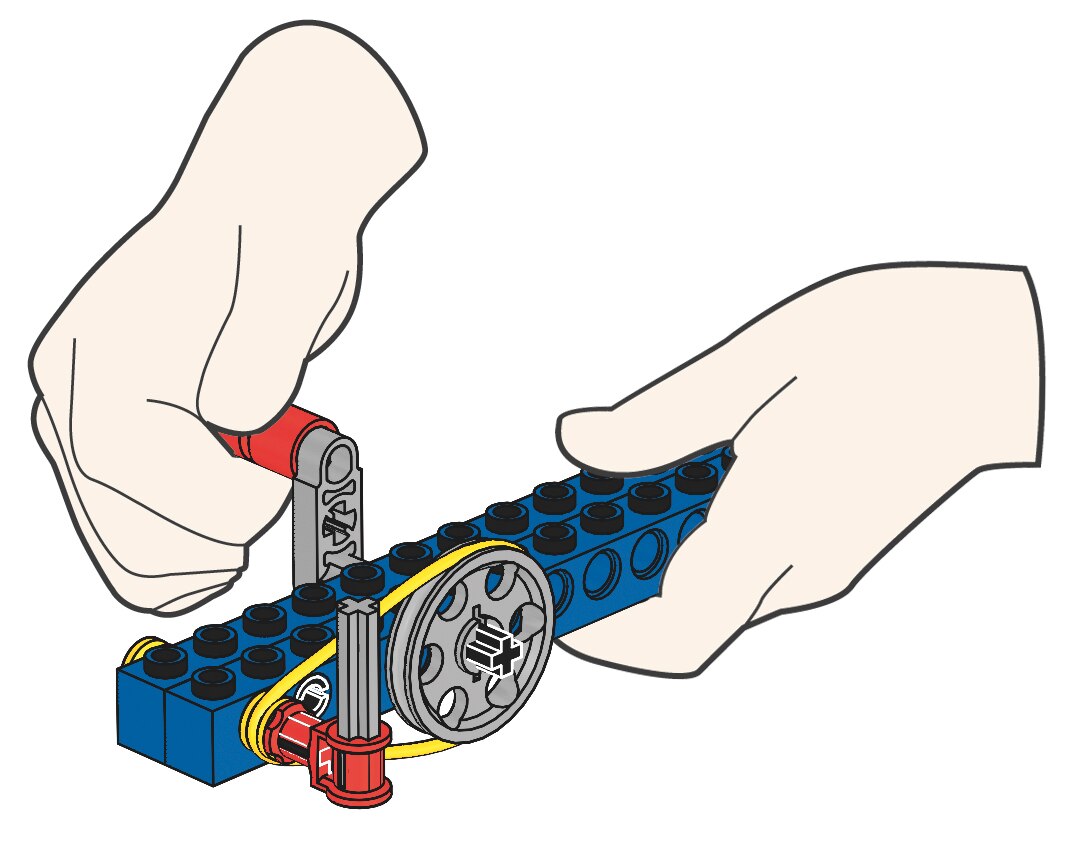

C2

Mô hình này có lợi thế cơ học là 1: 3,8. Mô hình là một ròng rọc điều khiển bằng dây đai, dùng để gia tăng tốc độ. Bánh bị dẫn sẽ quay nhanh hơn bánh lái, nhưng lực đầu ra bị giảm.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

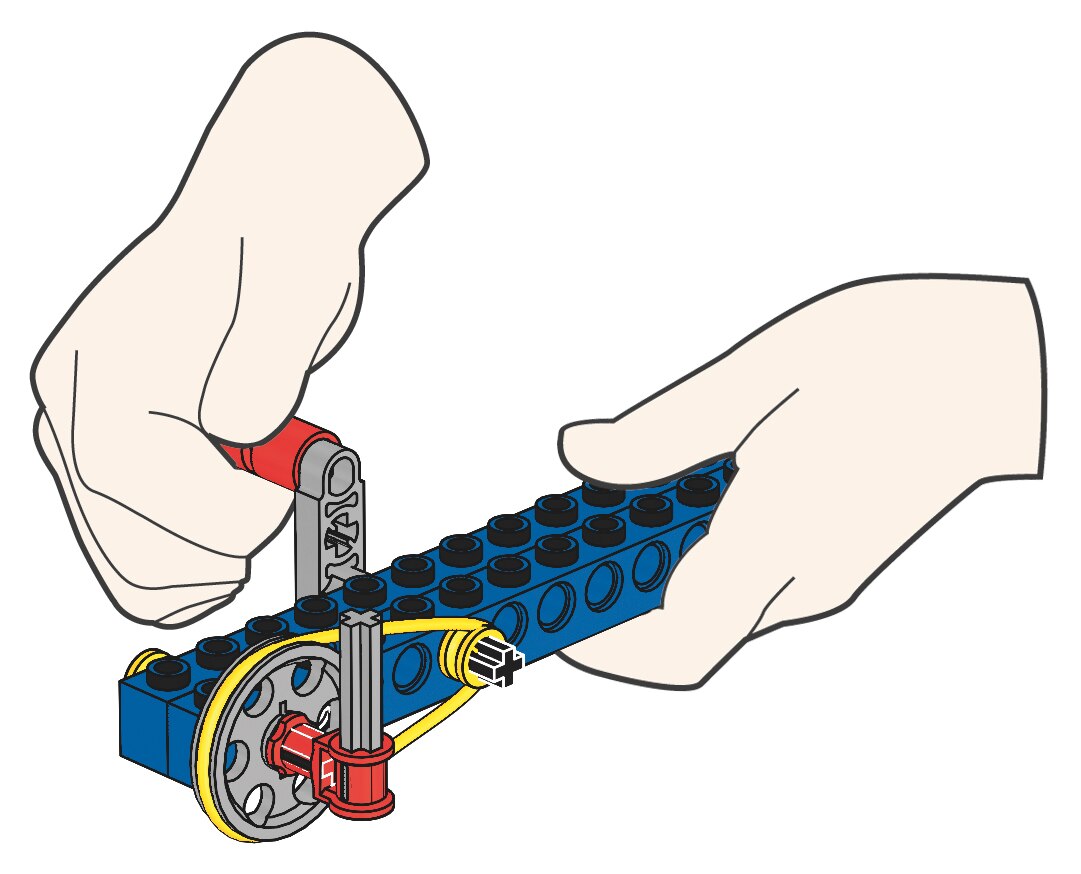

C3

Mô hình này có lợi thế cơ học là 3,8:1. Mô hình là một ròng rọc điều khiển bằng dây đai, dùng để giảm tốc độ. Bánh bị dẫn quay chậm hơn bánh lái. Điều này làm tăng lực đầu ra.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

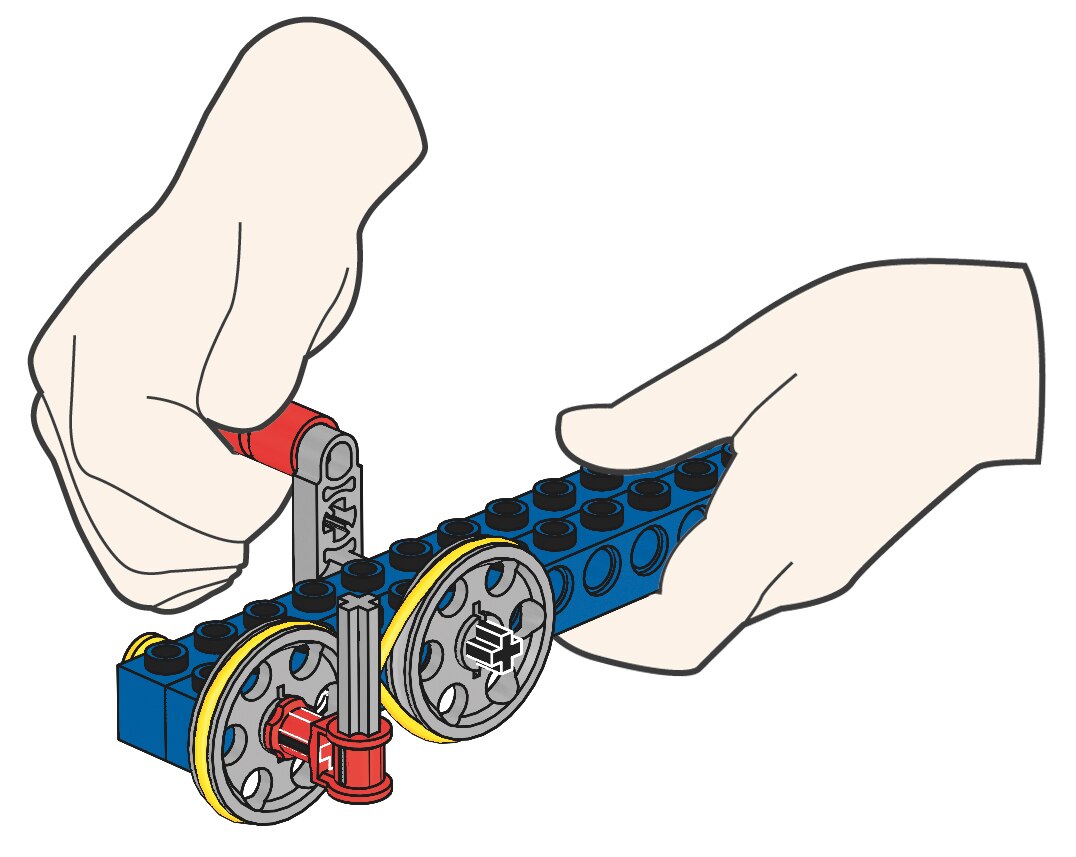

C4

Mô hình này có lợi thế cơ học là 1. Mô hình là một ròng rọc điều khiển bằng dây đai, trong đó tốc độ của bánh lái và bánh bị dẫn là như nhau, nhưng chúng quay theo hướng ngược lại vì dây đai bị gắn chéo.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

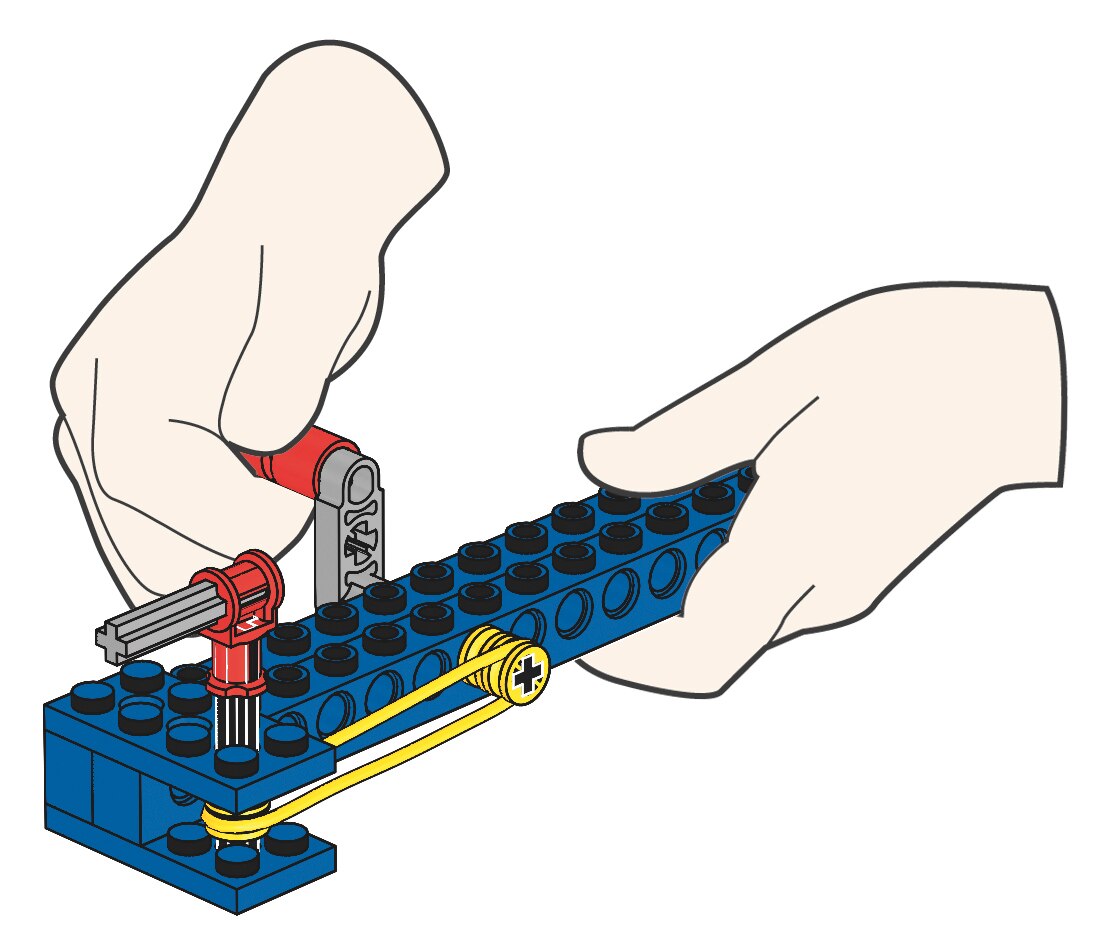

C5

Mô hình này có lợi thế cơ học là 1. Mô hình là một ròng rọc điều khiển bằng dây đai, trong đó tốc độ của bánh lái và bánh bị dẫn là như nhau, nhưng có một sự thay đổi về góc chuyển động gây ra bởi bước xoắn trong dây đai.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

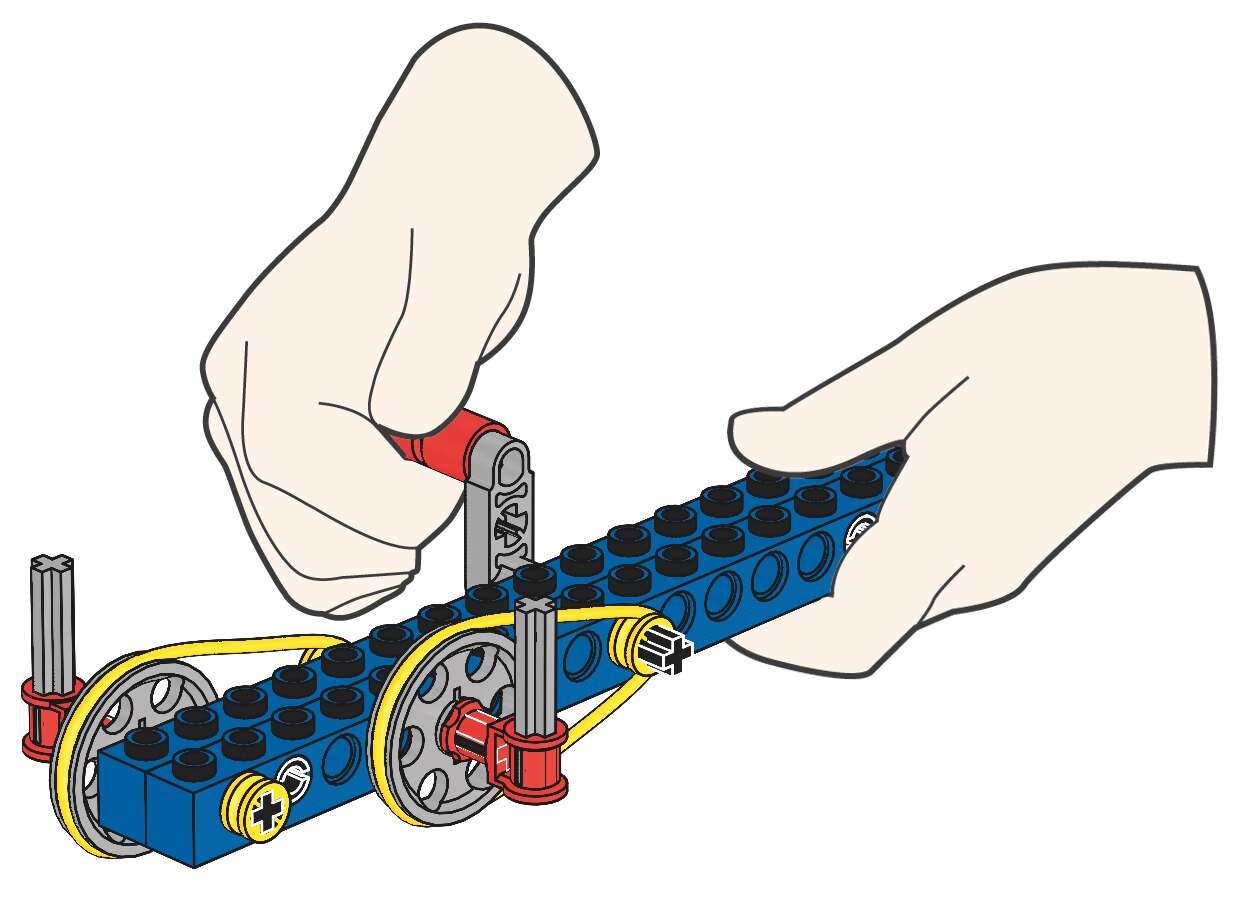

C6

Mô hình này có lợi thế cơ học là 14,4: 1. Mô hình là một hệ thống ròng rọc kết hợp với nhau, điều khiển dây đai trong đó tốc độ di chuyển giảm đáng kể, nhưng lực đầu ra được tăng lên rất nhiều. Bánh lái nhỏ làm cho bánh bị dẫn di chuyển chậm hơn. Bánh ròng rọc nhỏ trên cùng trục với bánh bị dẫn lớn, trở thành bánh lái của bánh bị dẫn lớn thứ hai.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

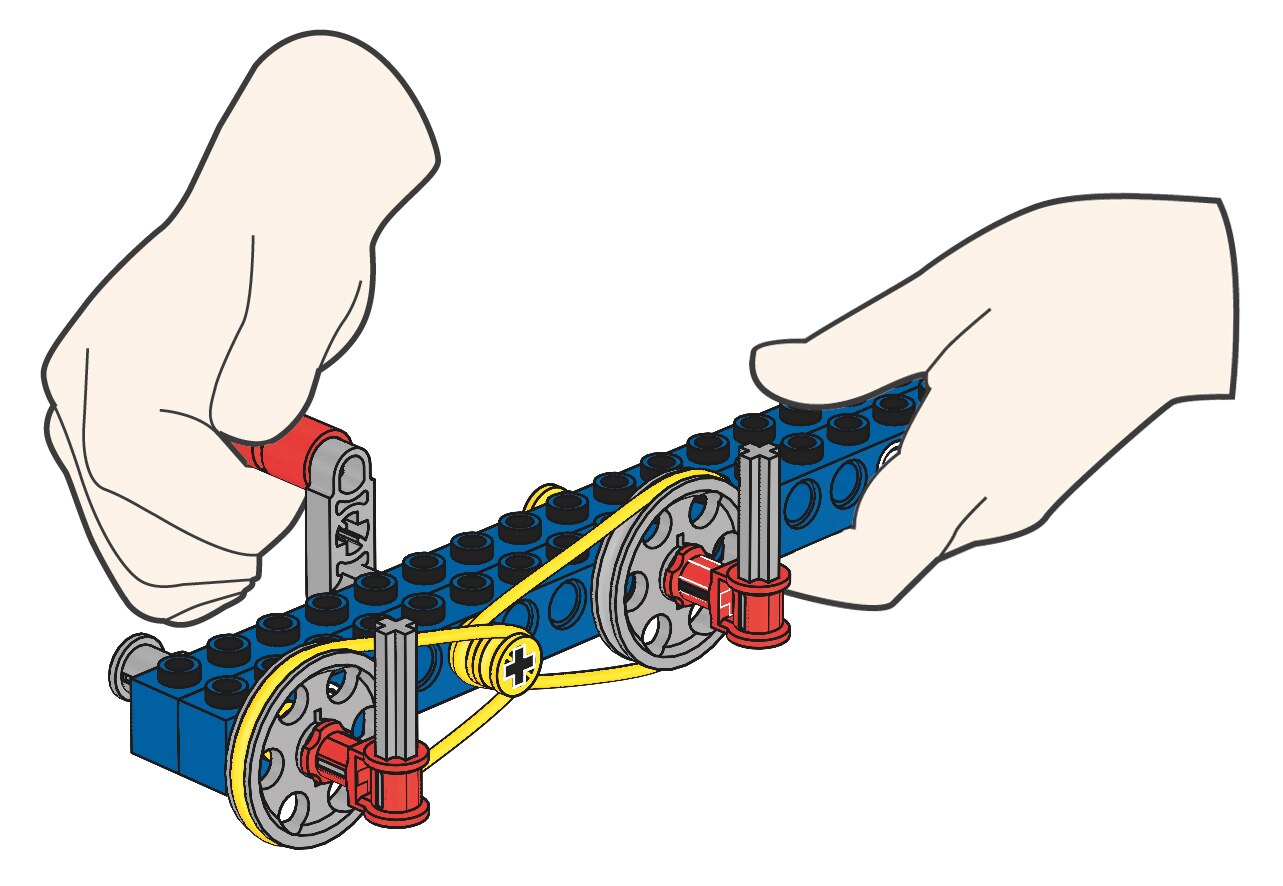

C7

Mô hình này có lợi thế cơ học là 3,8:1. Mô hình là một ròng rọc điều khiển bằng dây đai trong đó một ròng rọc bánh lái điều khiển hai bánh xe ròng rọc bị dẫn, tạo ra sản lượng gấp đôi. Sự khác biệt về kích thước của bánh lái và bánh bị dẫn làm giảm tốc độ, nhưng lực đầu ra tăng.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

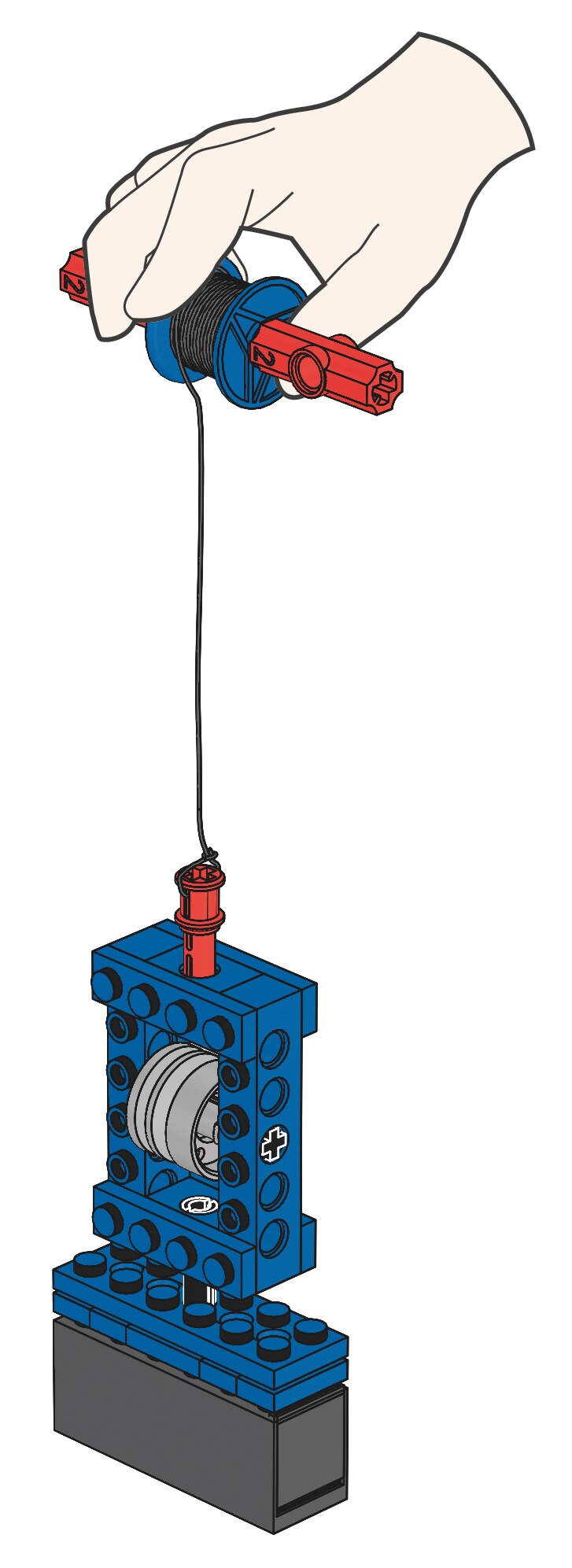

C8

Mô hình này có lợi thế cơ học là 1. Có nghĩa là mô hình này không làm tăng hay giảm lực, tốc độ hoặc khoảng cách.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

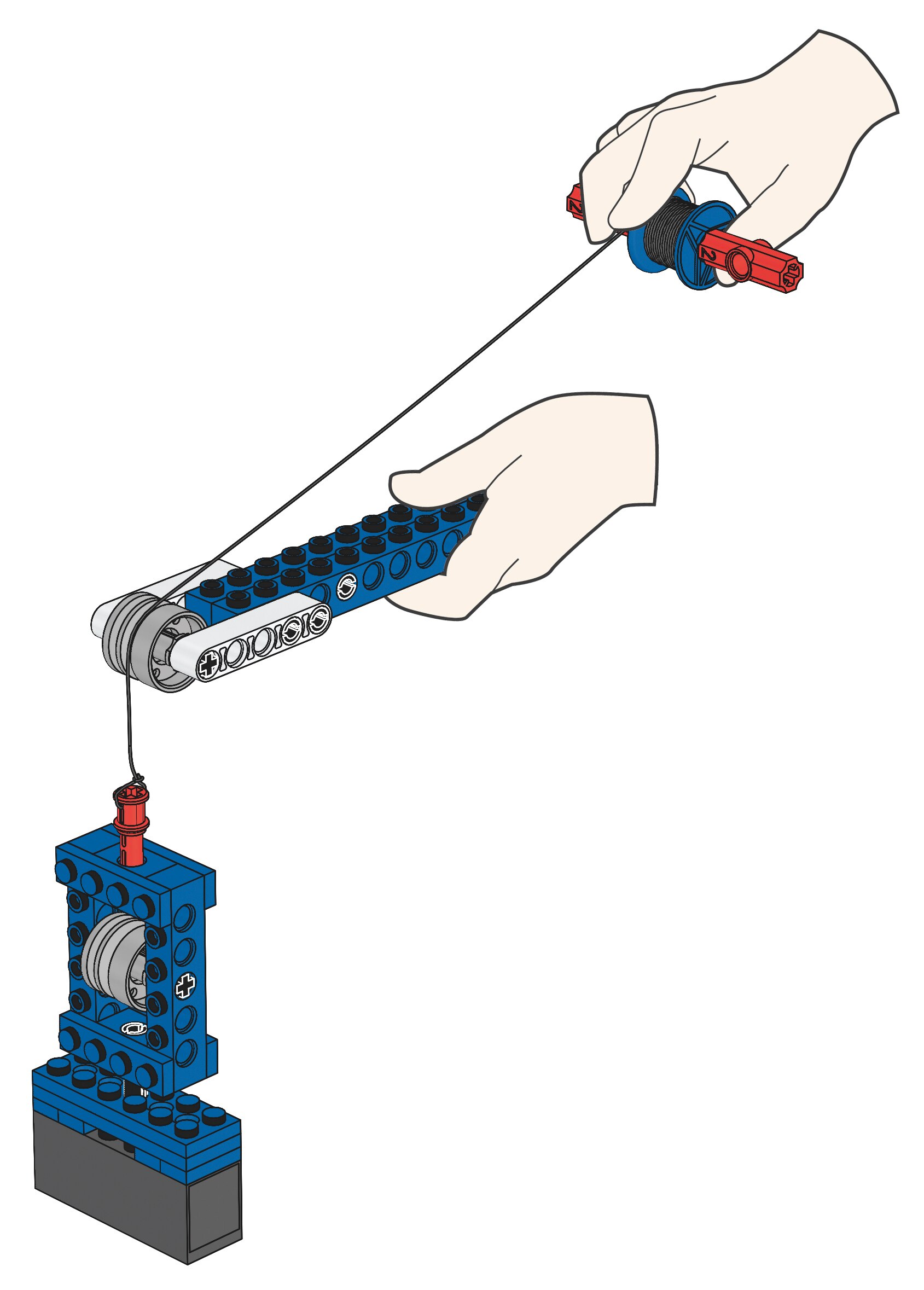

C9

Mô hình này có lợi thế cơ học là 1, có nghĩa là mô hình không tăng hay giảm lực, tốc độ. Nó chỉ thay đổi hướng chuyển động

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

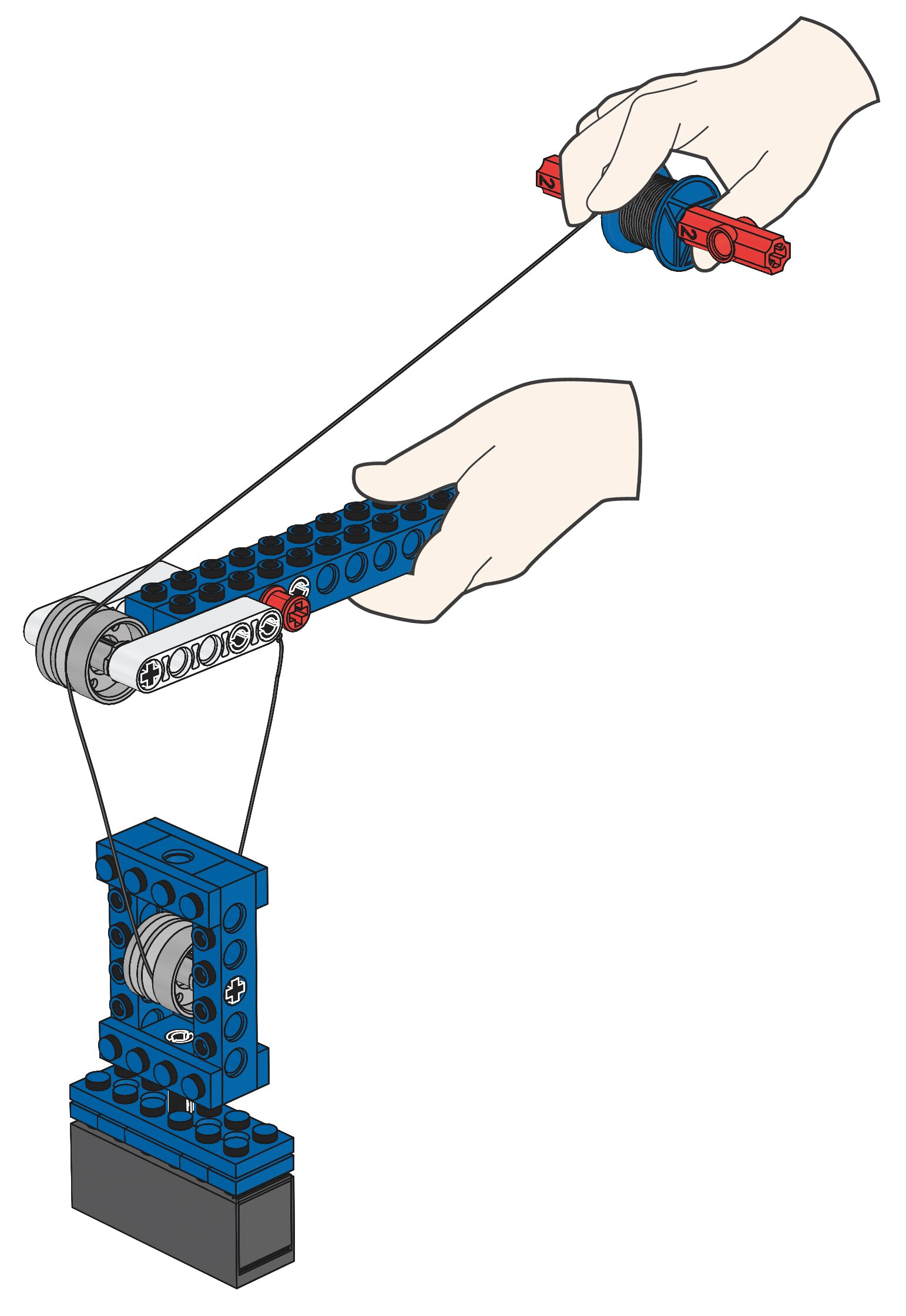

C10

Mô hình này có lợi thế cơ học là 2, có nghĩa là mô hình giảm một nửa lực cần thiết để nâng tải, nhưng cũng làm giảm tốc độ nâng tải. Bạn phải kéo hai lần chiều dài của dây để nâng tải.

ròng rọc lego education 9686 kỹ sư cơ khí

Bài 5: Ròng rọc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego
