Bài 15: Con dốc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

19/04/2020 | 164 |
0 Đánh giá

Con dốc đã được sử dụng từ thời cổ đại để giúp di chuyển các vật nặng hoặc số lượng lớn vật liệu từ cấp này sang cấp khác. Ngày nay, các dịch vụ vận chuyển ô tô sử dụng con dốc trên xe tải của họ để tải nhiều phương tiện trên một phương tiện giao thông

lego education 9686

Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

Kết nối

Con dốc đã được sử dụng từ thời cổ đại để giúp di chuyển các vật nặng hoặc số lượng lớn vật liệu từ cấp này sang cấp khác. Ngày nay, các dịch vụ vận chuyển ô tô sử dụng con dốc trên xe tải của họ để tải nhiều phương tiện trên một phương tiện giao thông. Những chiếc xe vận tải đa phương tiện này sử dụng con dốc để dễ sử dụng, an toàn và hiệu quả.

Bạn sẽ xây dựng một con dốc mô hình và khung hộp và điều tra xem góc và bánh xe ảnh hưởng đến lực cần thiết như thế nào.

con dốc - lego education

Bài 15: Con dốc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

Xây dựng

Hướng dẫn lắp ráp con dốc

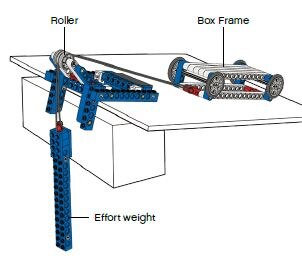

Xây dựng khung hộp, con lăn và trọng lượng.

con dốc lego - lego education 9686

Bài 15: Con dốc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

Hãy chắc chắn rằng các bánh xe trên khung hộp (box frame) quay tự do.
Khung hộp có thể được lộn ngược, được sử dụng như một chiếc xe trượt tuyết, không có bánh xe hoặc có bánh xe ( xem hình bên dưới)

khung xe lego - lego education 9686

Bài 15: Con dốc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

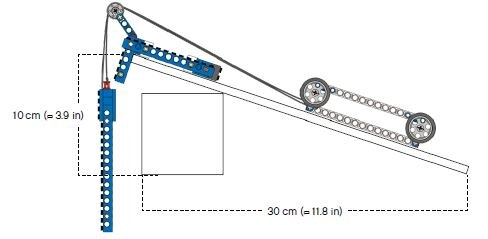

Xây dựng Con dốc
Đặt một giá đỡ sao cho tấm ván 30 cm (≈ 11,8 in) nằm cách sàn 10 cm (≈ 3,9 in).
Đặt khung hộp trên đoạn đường nối và con lăn ở cạnh trên. Hãy để cho trọng lượng nỗ lực treo mất trên các cạnh.
Có tấm ván 60 cm (≈ 23,6 in) sẵn sàng để thực hiện thay đổi cho đoạn đường nối.

xây con dốc - lego education 9686

Bài 15: Con dốc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

Thưởng ngoạn

Lợi thế của việc sử dụng con dốc là gì?
Nghiên cứu sự khác biệt giữa lợi thế cơ học lý tưởng và thực tế.

Đầu tiên, tính toán lợi thế cơ học lý tưởng và dự đoán cần bao nhiêu lực thực sự để kéo khung hộp A lên đỉnh dốc.
Ghi lại lợi thế cơ học và dự đoán của bạn trên bảng tính.

Sau đó kiểm tra xem cần bao nhiêu lực bằng cách thêm các viên gạch vào trọng lượng (effort weight) nỗ lực và tính toán lợi thế cơ học thực tế.
Ghi lại phát hiện của bạn vào bảng tính.

con dốc - kỹ sư cơ khí

Bài 15: Con dốc - Lego Education 9686 Kỹ sư cơ khí - Đồ Chơi Lego

Gợi ý:
Bạn có thể tìm thấy tất cả các công thức bạn cần để thực hiện điều tra này trong phần mô hình nguyên tắc cho mặt phẳng nghiêng.

Bạn có biết không?
Khung hộp nặng 52 g.

khung hộp lego education

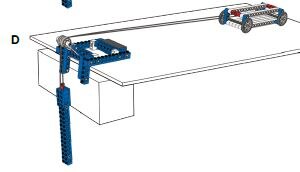

Tiếp theo, làm theo quy trình tương tự cho khung hộp B, C và D.

Lợi thế cơ học lý tưởng của con dốc ngắn là 3. Lợi thế cơ học thực tế phụ thuộc vào bề mặt của tấm ván.

Lợi thế cơ học lý tưởng của đường dốc dài là 6. Lợi thế cơ học thực tế phụ thuộc vào bề mặt của tấm ván.

con dốc lego - đồ chơi lego - lego education 9686

con dốc lego - đồ chơi lego - lego education 9686

con dốc lego - đồ chơi lego - lego education 9686

Kiểm tra & chỉnh sửa

Một con dốc có thể có nhiều hình dạng và kích cỡ để phù hợp với nhu cầu cụ thể.

Bây giờ thiết kế lại con dốc để làm cho nó tốt nhất trong lớp của bạn.

Sau đó, thiết kế một bài kiểm tra sẽ giúp bạn khám phá cách thức hoạt động của nó và các cải tiến bổ sung có thể bạn có thể thực hiện cho con dốc mới của mình. Hãy nhớ ghi lại tất cả các kết quả kiểm tra của bạn.

Khi các học sinh đã chọn một chủ đề bởi các gợi ý 'nếu ... thì', hãy yêu cầu họ:
a) Giải thích rõ ràng phần có liên quan trong mô hình ban đầu
b) Xác định các tính năng chính của phần đó làm cho nó hoạt động theo cách mà nó hoạt động không
c) xem xét mà các tính năng quan trọng có thể được thay đổi
d) Thực hiện thay đổi có thể thấy ảnh hưởng của
e) Quyết định thay đổi đạt được hiệu quả mong muốn
f) Ghi lại thiết kế mới của họ và thêm ghi chú để giải thích
a. Những thay đổi họ đã thực hiện
b. Tại sao họ làm cho họ
c. Hiệu ứng mà những thay đổi đã có

Học sinh có thể ghi lại thiết kế của mình bằng cách phác thảo chúng, hoặc bằng cách chụp ảnh hoặc video kỹ thuật số. Nó sẽ giúp ích nếu sinh viên làm việc cộng tác vì họ sẽ có thể đặt câu hỏi cho nhau khi họ chuyển qua nhiệm vụ.
