40 - Lập trình Microbit Nâng cao: Bàn phím 4x4

28/01/2020 | 290 |
0 Đánh giá

Tìm hiểu về cấu tạo của bàn phím 4x4 và cách điều khiển nó trong lập trình Micro bit. Từ đó ứng dụng làm sản phẩm liên quan như bàn phím, máy tính ... bằng lập trình microbit.

Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Vật dụng cần chuẩn bị:

micro:bit chính hãng

bộ kit cảm biến micro:bit

bộ kit cảm biến arduino

Các bo mạch mở rộng cho Micro:bit:

  1. Micro:IO

  2. Bo mạch mở rộng ra chân PH và bộ kit

  3. Mạch mở rộng Super:Bit



Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

Bàn phím 4x4 nút được thiết kế với giao diện đơn giản giúp dễ dàng giao tiếp với bất kì vi điều khiển nào. Mặt sau dính thuận tiện để gắn bàn phím trong nhiều ứng dụng dự án. Bàn phím 4x4 có tổng cộng 16 nút ở dạng Ma trận.

Đây là một bàn phím màng không có bộ phận chuyển động. Nó có một lớp phủ giống mô tả một bàn phím điện thoại với bốn nút chức năng bổ sung. Một đầu nối nổi 8 chân được cung cấp để kết nối nó với các mạch micro:bit của bạn.

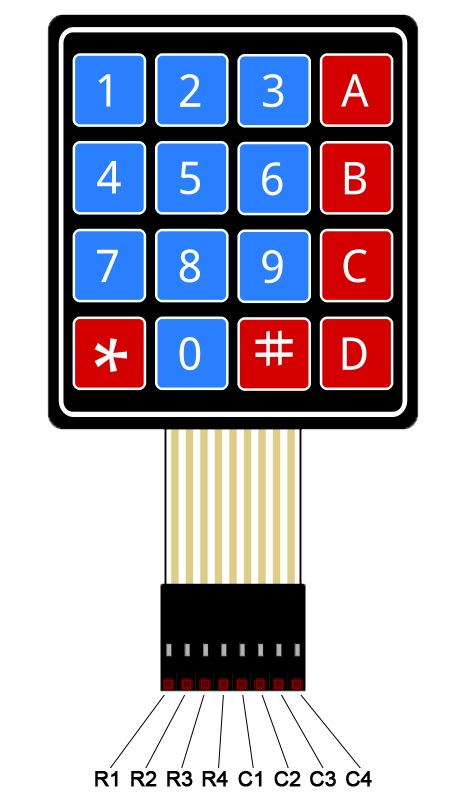

Bàn phím 4x4 có 8 chân

  • Các chân R1-R2-R3-R4: gắn vào 4 hàng của bàn phím 4x4
  • Các chân C1-C2-C3-C4: gắn vào 4 cột của bàn phím 4x4

bàn phím 4x4

Lập trình Microbit Nâng cao: Bàn phím 4x4

Sơ đồ mạch kết nối:



Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

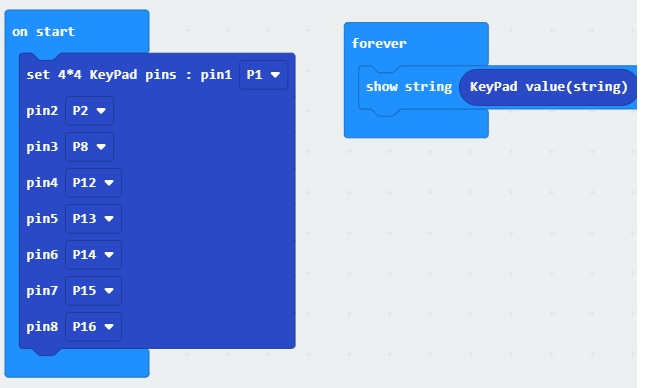

Bài code mẫu :

  • Chân R1-R2-R3-R4 của bàn phím 4x4 đang gắn vào chân P1 - P2 - P8 - P12
  • Chân C1-C2-C3-C4 của bàn phím 4x4 đang gắn vào chân P13 - P14 - P15 - P16

lập trình microbit bàn phím 4x4

Đồ Chơi STEM đang là nhà phân phối bộ kit Micro:bit Go giá rẻ

----------------------

Lưu ý gì khi chọn mạch BBC:Microbit và phụ kiện đi kèm

  • Chọn lựa hàng chính hãng để được bảo hành về chất lượng.

  • Kiểm tra nhãn mác sản phẩm.
