39 - Lập trình Microbit Nâng cao: LED ma trận 8x8

28/01/2020 | 138 |
0 Đánh giá

Tìm hiểu về cấu tạo của module LED ma trận 8x8 và cách điều khiển nó trong lập trình Micro bit. Từ đó ứng dụng làm sản phẩm liên quan như panel quảng cáo ... bằng lập trình microbit.

Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Vật dụng cần chuẩn bị:

micro:bit chính hãng

bộ kit cảm biến micro:bit

bộ kit cảm biến arduino

Các bo mạch mở rộng cho Micro:bit:

  1. Micro:IO

  2. Bo mạch mở rộng ra chân PH và bộ kit

  3. Mạch mở rộng Super:Bit



Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

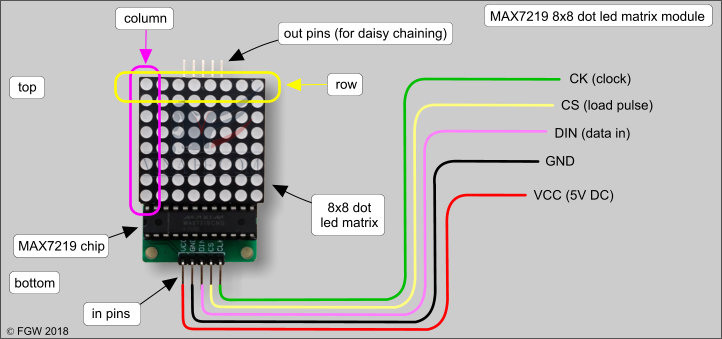

Module LED ma trận 8x8 MAX7219 có 5 chân

  • Chân VCC: cấp điện thế 5V ( hay điện +) vào cho module LED ma trận 8x8
  • Chân GND: cấp điện thế 0V ( hay điện - ) vào cho module LED ma trận 8x8
  • Chân CK, CS, DIN : chân điều khiển truyền dữ liệu cho chip MAX7219 xử lý tín hiệu

led ma trận 8x8 max7219

Lập trình Microbit Nâng cao: LED ma trận 8x8

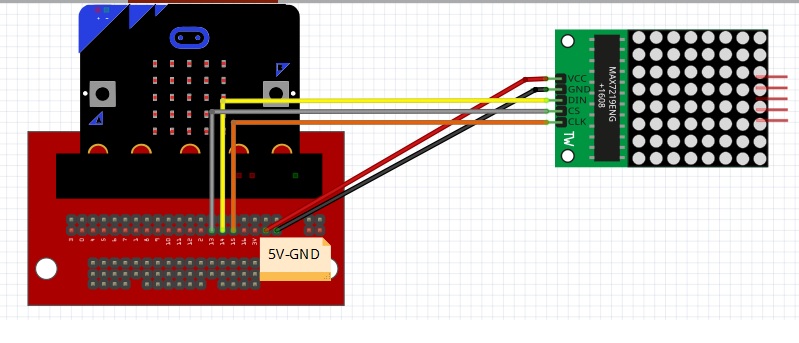

Sơ đồ mạch kết nối:

lập trình microbit led ma trận 8x8 max7219

Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

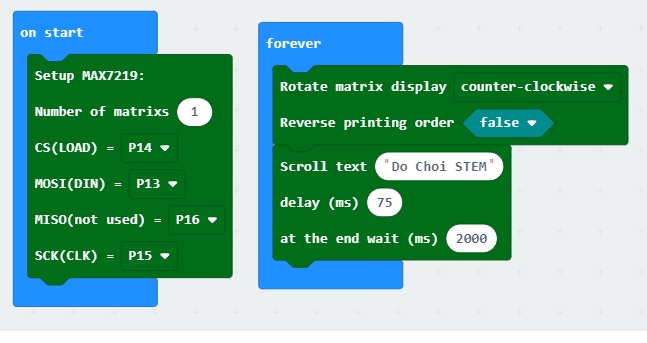

Bài code mẫu :

  • Chân DIN của module LED ma trận 8x8 đang gắn vào chân P13
  • Chân CS của module LED ma trận 8x8 đang gắn vào chân P14
  • Chân CLK của module LED ma trận 8x8 đang gắn vào chân P15

lập trình microbit led ma trận 8x8 max7219

Đồ Chơi STEM đang là nhà phân phối bộ kit Micro:bit Go giá rẻ

----------------------

Lưu ý gì khi chọn mạch BBC:Microbit và phụ kiện đi kèm

  • Chọn lựa hàng chính hãng để được bảo hành về chất lượng.

  • Kiểm tra nhãn mác sản phẩm.
