38 - Lập trình Microbit Nâng cao: Mạch thời gian DS3231

28/01/2020 | 356 |
0 Đánh giá

Tìm hiểu về cấu tạo của mạch thời gian DS3231 và cách điều khiển nó trong lập trình Micro bit. Từ đó ứng dụng làm sản phẩm liên quan cần đến thời gian như đồng hồ, báo thức, hệ thống tự động vận hành theo thời gian ... bằng lập trình microbit.

Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Vật dụng cần chuẩn bị:

micro:bit chính hãng

bộ kit cảm biến micro:bit

bộ kit cảm biến arduino

Các bo mạch mở rộng cho Micro:bit:

  1. Micro:IO

  2. Bo mạch mở rộng ra chân PH và bộ kit

  3. Mạch mở rộng Super:Bit



Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

Mạch thời gian thực RTC DS3231 sử dụng thạch anh nội nên có độ chính xác rất cao, được sử dụng để cung cấp thông tin thời gian: ngày, tháng, năm, giờ, phút, giây,...cho Vi điều khiển qua giao tiếp I2C, mạch tích hợp sẵn pin backup để duy trì thời gian trong trường hợp không cấp nguồn, ngoài ra mạch còn được tích hợp thêm IC EEPROM AT24C32 để lưu trữ thông tin khi cần, thích hợp cho các ứng dụng điều khiển hoặc đồng bộ dữ liệu thời gian thực RTC.

Thông số kỹ thuật:

  • IC chính: RTC DS3231 + EEPROM AT24C32
  • Nguồn cung cấp: 3.3~5VDC.
  • Giao tiếp: I2C
  • Lưu trữ và cung cấp các thông tin thời gian thực: ngày, tháng, năm, giờ, phút, giây,...
  • Có pin backup duy trì thời gian trong trường hợp không cấp nguồn.



Mạch I2C sẽ có 6 chân, trong bài này chúng ta chỉ sử dụng 4 chân dùng để lưu trữ và lấy thời gian:

  • Chân VCC: cấp điện thế 5V ( hay điện +) vào cho module I2C
  • Chân GND: cấp điện thế 0V ( hay điện - ) vào cho module I2C
  • Chân SCL : kết nối với chân SCL của mạch mirco:bit ( chân số 19)
  • Chân SDA : kết nối với chân SDA của mạch mirco:bit ( chân số 20)

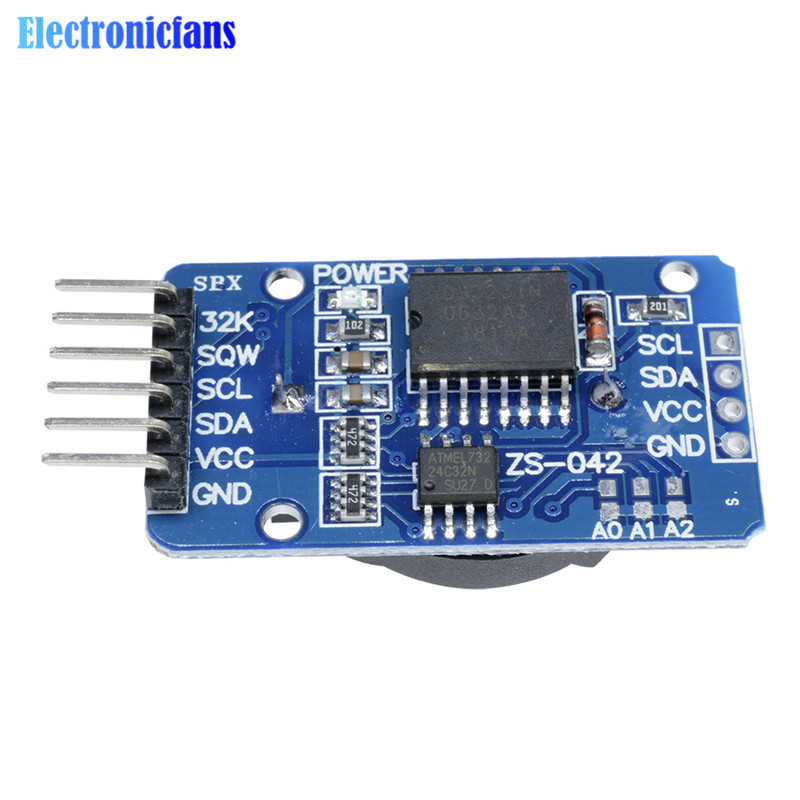

DS3231

Lập trình Microbit Nâng cao: Mạch thời gian DS3231

Sơ đồ mạch kết nối:

lập trình microbit DS3231

Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

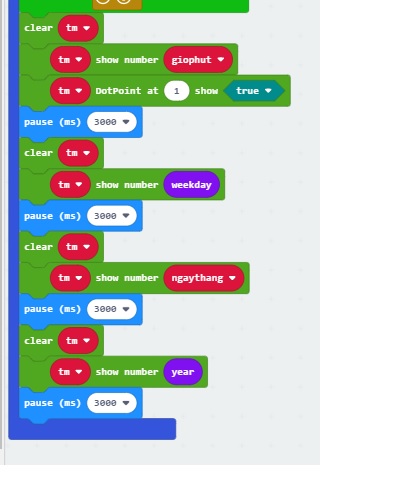

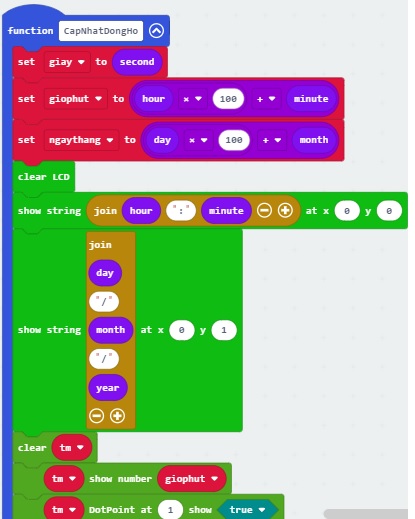

Bài code mẫu :

  • Chân CLK của module 4 LED 7 đoạn TM1637  đang gắn vào chân P1
  • Chân DIO của module 4 LED 7 đoạn TM1637  đang gắn vào chân P2
  • Chân SCL của mạch thời gian DS3231 và màn hình LCD 1602 đang gắn vào chân P19 ( bắt buộc, không thể thay đổi )
  • Chân SDA của mạch thời gian DS3231 và màn hình LCD 1602 đang gắn vào chân P20 ( bắt buộc, không thể thay đổi )

lập trình microbit DS3231

lập trình microbit DS3231

lập trình microbit DS3231

Đồ Chơi STEM đang là nhà phân phối bộ kit Micro:bit Go giá rẻ

----------------------

Lưu ý gì khi chọn mạch BBC:Microbit và phụ kiện đi kèm

  • Chọn lựa hàng chính hãng để được bảo hành về chất lượng.

  • Kiểm tra nhãn mác sản phẩm.
