37 - Lập trình Microbit Nâng cao: Màn hình LCD 1602

28/01/2020 | 298 |
0 Đánh giá

Tìm hiểu về cấu tạo của màn hình LCD 1602 và cách điều khiển nó trong lập trình Micro bit. Từ đó ứng dụng làm sản phẩm liên quan cần đến hiển thị nhiều thông tin ... bằng lập trình microbit.

Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Vật dụng cần chuẩn bị:

micro:bit chính hãng

bộ kit cảm biến micro:bit

bộ kit cảm biến arduino

Các bo mạch mở rộng cho Micro:bit:

  1. Micro:IO

  2. Bo mạch mở rộng ra chân PH và bộ kit

  3. Mạch mở rộng Super:Bit



Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

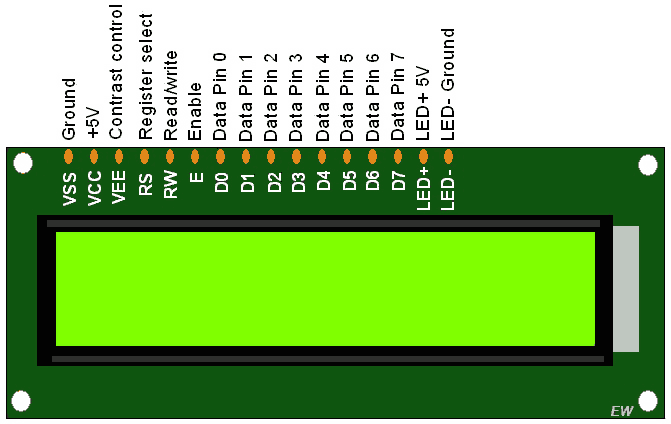

Màn hình LCD 1602 có 16 chân ( hình bên dưới), để đơn giản hóa trong việc kết nối, ta sẽ sử dụng thêm mạch I2C. Mạch I2C sẽ gắn vào các chân màn hình LCD 1602, và xuất ra 4 chân. Từ đó đơn giản hóa việc kết nối với màn hình LCD 1602 thông qua chuẩn giao tiếp I2C ( sử dụng 2 chân SCL và SDA ).

màn hình lcd 1602

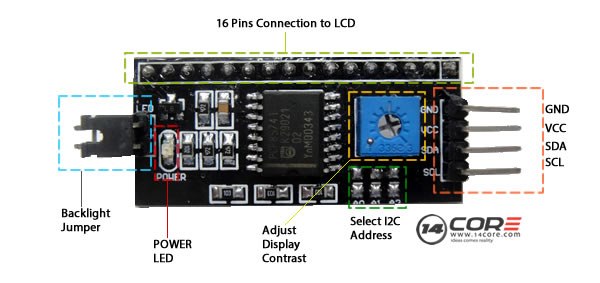

Mạch I2C sẽ có 4 chân:

  • Chân VCC: cấp điện thế 5V ( hay điện +) vào cho module I2C
  • Chân GND: cấp điện thế 0V ( hay điện - ) vào cho module I2C
  • Chân SCL : kết nối với chân SCL của mạch mirco:bit ( chân số 19)
  • Chân SDA : kết nối với chân SDA của mạch mirco:bit ( chân số 20)

mạch I2C

Lập trình Microbit Nâng cao: Màn hình LCD 1602

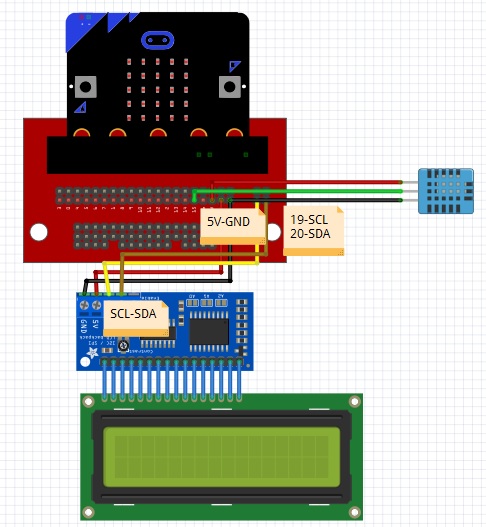

Sơ đồ mạch kết nối:

lập trình microbit màn hình lcd 1602

Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

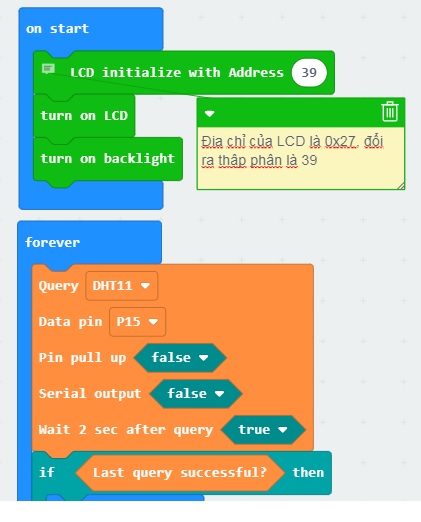

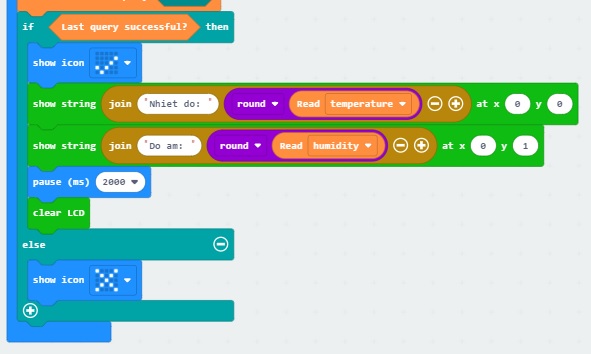

Bài code mẫu :

  • Chân DOut của module DHT11  đang gắn vào chân P15
  • Chân SCL của mạch I2C đang gắn vào chân P19 ( bắt buộc, không thể thay đổi )
  • Chân SDA của mạch I2C đang gắn vào chân P20 ( bắt buộc, không thể thay đổi )

lập trình microbit màn hình lcd 1602

lập trình microbit màn hình lcd 1602



Đồ Chơi STEM đang là nhà phân phối bộ kit Micro:bit Go giá rẻ

----------------------

Lưu ý gì khi chọn mạch BBC:Microbit và phụ kiện đi kèm

  • Chọn lựa hàng chính hãng để được bảo hành về chất lượng.

  • Kiểm tra nhãn mác sản phẩm.
