36 - Lập trình Microbit Nâng cao: Cảm biến độ ẩm nhiệt độ DHT11

28/01/2020 | 5178 |
0 Đánh giá

Tìm hiểu về cấu tạo của cảm biến độ ẩm nhiệt độ DHT11 và cách điều khiển nó trong lập trình Micro bit. Từ đó ứng dụng làm sản phẩm liên quan như đồng hồ đo nhiệt độ, đo độ ẩm, trạm khí tượng ... bằng lập trình microbit.

Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Vật dụng cần chuẩn bị:

micro:bit chính hãng

bộ kit cảm biến micro:bit

bộ kit cảm biến arduino

Các bo mạch mở rộng cho Micro:bit:

  1. Micro:IO

  2. Bo mạch mở rộng ra chân PH và bộ kit

  3. Mạch mở rộng Super:Bit



Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

Module Cảm biến độ ẩm nhiệt độ DHT11 có 3 chân

  • Chân VCC: cấp điện thế 5V ( hay điện +) vào cho module Cảm biến độ ẩm nhiệt độ DHT11
  • Chân GND: cấp điện thế 0V ( hay điện - ) vào cho module Cảm biến độ ẩm nhiệt độ DHT11
  • Chân DOut : chân xuất tín hiệu nhiệt độ và độ ẩm

cảm biến nhiệt độ độ ẩm DHT11

Lập trình Microbit Nâng cao: Cảm biến độ ẩm nhiệt độ DHT11

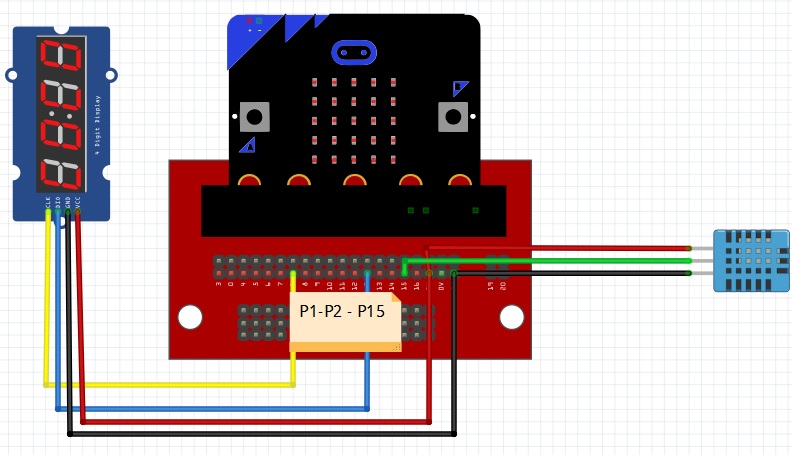

Sơ đồ mạch kết nối:

lập trình microbit cảm biến DHT11

Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

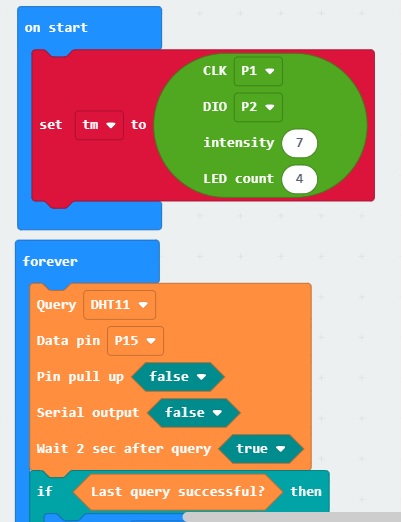

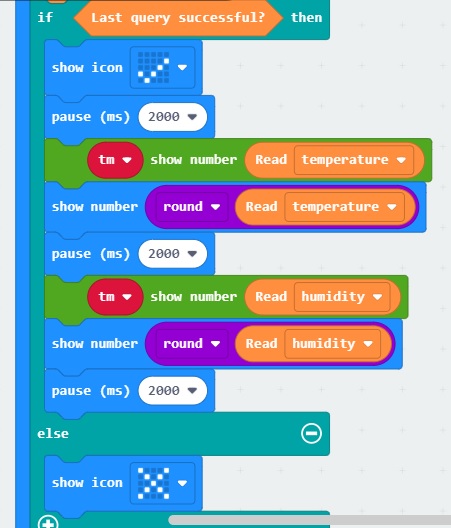

Bài code mẫu :

  • Chân CLK của module thanh 4 led 7 đoạn TM1637  đang gắn vào chân P1
  • Chân DIO của module thanh 4 led 7 đoạn TM1637  đang gắn vào chân P2
  • Chân DOut của module DHT11  đang gắn vào chân P15

lập trình microbit cảm biến DHT11

lập trình microbit cảm biến DHT11

Đồ Chơi STEM đang là nhà phân phối bộ kit Micro:bit Go giá rẻ

----------------------

Lưu ý gì khi chọn mạch BBC:Microbit và phụ kiện đi kèm

  • Chọn lựa hàng chính hãng để được bảo hành về chất lượng.

  • Kiểm tra nhãn mác sản phẩm.
