34 - Lập trình Microbit Nâng cao: Cảm biến thân nhiệt chuyển động

28/01/2020 | 450 |
0 Đánh giá

Tìm hiểu về cấu tạo của cảm biến thân nhiệt chuyển động và cách điều khiển nó trong lập trình Micro bit. Từ đó ứng dụng làm sản phẩm liên quan như đèn tự động mở khi có người ... bằng lập trình microbit.

Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Vật dụng cần chuẩn bị:

micro:bit chính hãng

bộ kit cảm biến micro:bit

bộ kit cảm biến arduino

Các bo mạch mở rộng cho Micro:bit:

  1. Micro:IO

  2. Bo mạch mở rộng ra chân PH và bộ kit

  3. Mạch mở rộng Super:Bit



Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

Module Cảm biến thân nhiệt chuyển động có 3 chân

  • Chân VCC: cấp điện thế 5V ( hay điện +) vào cho module cảm biến thân nhiệt chuyển động
  • Chân GND: cấp điện thế 0V ( hay điện - ) vào cho module cảm biến thân nhiệt chuyển động
  • Chân D0 ( ở giữa): trả về giá trị 0 hoặc 1, tùy vào có thân nhiệt chuyển động hay không

Ngoài ra module cảm biến thân nhiệt chuyển động còn có 2 chiết áp để điều chỉnh:

  • Thời gian trễ: điều chỉnh thời gian đóng của cảm biến
  • Độ nhạy cảm biến: điều chỉnh độ nhạy của cảm biến

Lưu ý: khi bật hệ thống lên, cảm biến sẽ chuyển sang chế độ khởi tạo ( báo có thân nhiệt chuyển động), thời gian phụ thuộc vào điều chỉnh thời gian trễ. Sau khoảng thời gian trễ đầu tiên, cảm biến sẽ chuyển sang chế độ chờ ( không có thân nhiệt chuyển động).

cảm biến thân nhiệt chuyển động HC-SR501

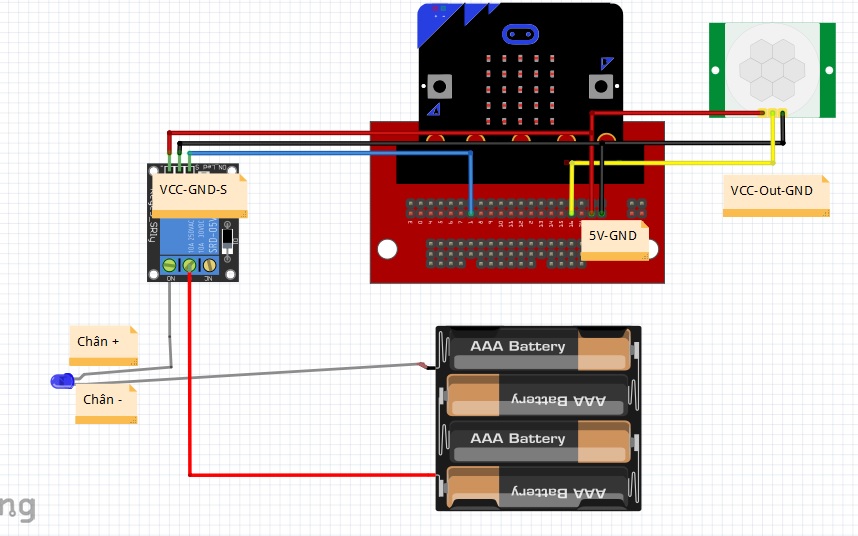

Sơ đồ mạch kết nối:

lập trình microbit cảm biến thân nhiệt chuyển động



Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

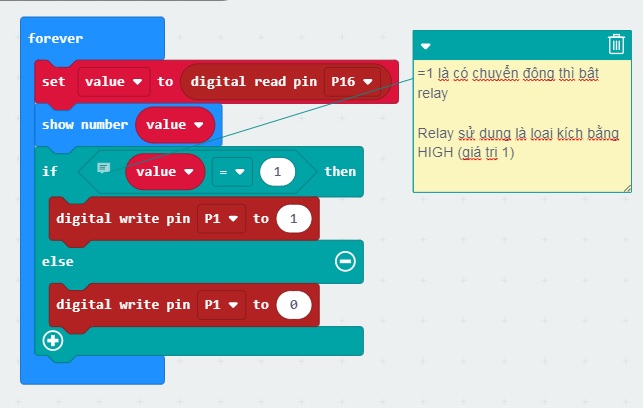

Bài code mẫu :

  • Chân D0 của cảm biến đang gắn vào chân P16
  • Chân IN của Relay đang gắn vào chân P1

lập trình microbit cảm biến thân nhiệt
