18 - Lập trình Micro bit Nâng cao: Cảm Biến Khói - cảm biến khí gas

28/01/2020 | 3507 |
0 Đánh giá

Tìm hiểu về cấu tạo của module cảm biến khói, cảm biến khí gas và đọc dữ liệu từ nó trong lập trình Micro bit. Từ đó ứng dụng làm sản phẩm hệ thống phát hiện rò rỉ khí gas, phát hiện khói bằng lập trình microbit



Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Tài Liệu Lập Trình Microbit

Vật dụng cần chuẩn bị:

micro:bit chính hãng

bộ kit cảm biến micro:bit

bộ kit cảm biến arduino

Các bo mạch mở rộng cho Micro:bit:

  1. Micro:IO

  2. Bo mạch mở rộng ra chân PH và bộ kit

  3. Mạch mở rộng Super:Bit



Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

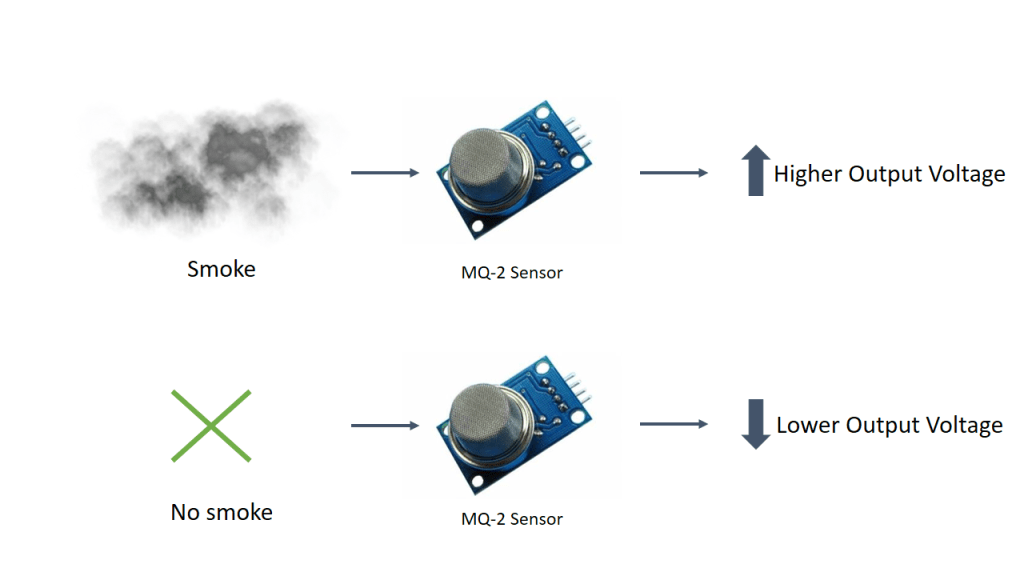

Khám phá kiến thức

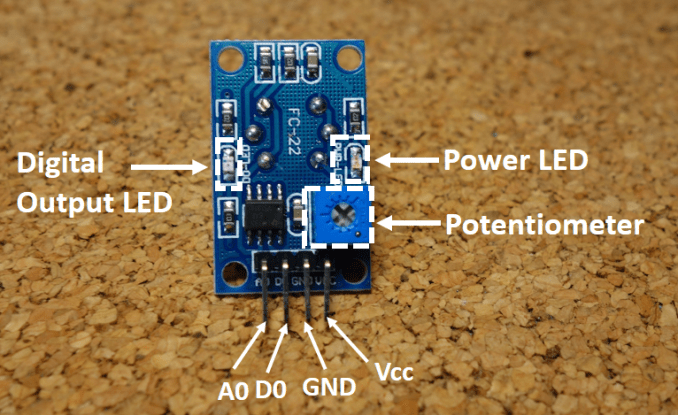

Module cảm biến khói có 4 chân:

  • Chân VCC: cấp điện thế 5V ( hay điện +) vào cho module cảm biến lửa
  • Chân GND: cấp điện thế 0V ( hay điện - ) vào cho module cảm biến lửa
  • Chân D0: xuất ra giá trị 0 hoặc 1 tương ứng với có khói, có khí gas hoặc không
  • Chân A0: xuất ra giá trị từ 0 đến 1023 tương ứng với có khói, có khí gas hoặc không

lập trình microbit

18 - Lập trình Micro bit Nâng cao: Cảm Biến Khói - cảm biến khí gas

cảm biến khói lập trình microbit

18 - Lập trình Micro bit Nâng cao: Cảm Biến Khói - cảm biến khí gas

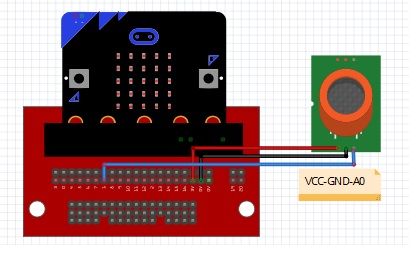

Sơ đồ mạch kết nối:

lập trình microbit

Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

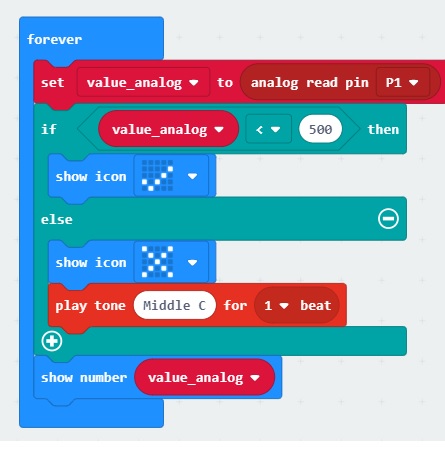

Bài code mẫu hệ thống phát hiện khí gas và khói:

  • Cảm biến khói gắn vào chân P1
  • Còi buzzer active gắn vào chân P0

lập trình micro bit

Đồ Chơi STEM đang là nhà phân phối bộ kit Micro:bit Go giá rẻ

----------------------

Lưu ý gì khi chọn mạch BBC:Microbit và phụ kiện đi kèm

  • Chọn lựa hàng chính hãng để được bảo hành về chất lượng.

  • Kiểm tra nhãn mác sản phẩm.
