15 - Lập trình Micro bit Nâng cao: Module Relay ( Rờ le )

28/01/2020 | 490 |
0 Đánh giá

Tìm hiểu về cấu tạo của relay ( rờ le ) và cách bật tắt nó trong lập trình Micro bit. Từ đó ứng dụng vào việc bật tắt các thiết bị điện trong nhà như bóng đèn, quạt ...



Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Tài Liệu Lập Trình Microbit

Vật dụng cần chuẩn bị:

micro:bit chính hãng

bộ kit cảm biến micro:bit

bộ kit cảm biến arduino

Các bo mạch mở rộng cho Micro:bit:

  1. Micro:IO

  2. Bo mạch mở rộng ra chân PH và bộ kit

  3. Mạch mở rộng Super:Bit



Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

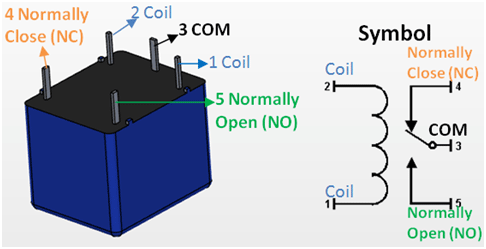

relay rờ le



Relay ( rờ le ) là một công tắc điện, dùng để bật tắt thiết bị điện. Cách bật tắt relay ( rờ le ) không phải dùng nút nhấn cơ học, mà là dùng dòng điện để bật / tắt.

Sẽ có 2 dạng relay (rờ le):

  • Bật bằng dòng điện LOW, gọi là Low Lever Trigger ( tắt bằng dòng điện HIGH)
  • Bật bằng dòng điện HIGH, gọi là High Lever Trigger ( tắt bằng dòng điện LOW)



Trên mạch relay (rờ le) sẽ có 3 chân:

  • Chân VCC: cấp điện + cho module relay
  • Chân GND: cấp điện - cho module relay
  • Chân IN: cấp dòng điện dùng để bật tắt relay

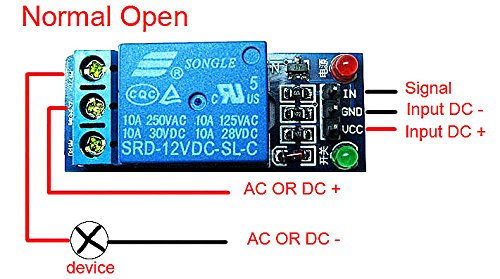

relay rờ le

Phía bên kia sẽ có 3 cổng:

  • Cổng COM: nơi nguồn điện cấp cho thiết bị được gắn vào ( ví dụ hộp pin, dây điện từ ổ cắm v...v...)
  • Cổng NC ( Normally Close): cổng này sẽ luôn tiếp xúc với cổng COM ( như hình trên) khi relay ( rờ le ) chưa được bật. Dù chưa cấp điện, thì cổng này vẫn luôn tiếp xúc với cổng COM.
  • Cổng NO ( Normally Open): cổng này sẽ không tiếp xúc với relay ( rờ le). Chỉ khi nào relay được bật thì tiếp điểm sẽ chuyển từ NC sang NO. Dây điện của thiết bị tải sẽ gắn vào đây. Ví dụ: bóng đèn, quạt ...

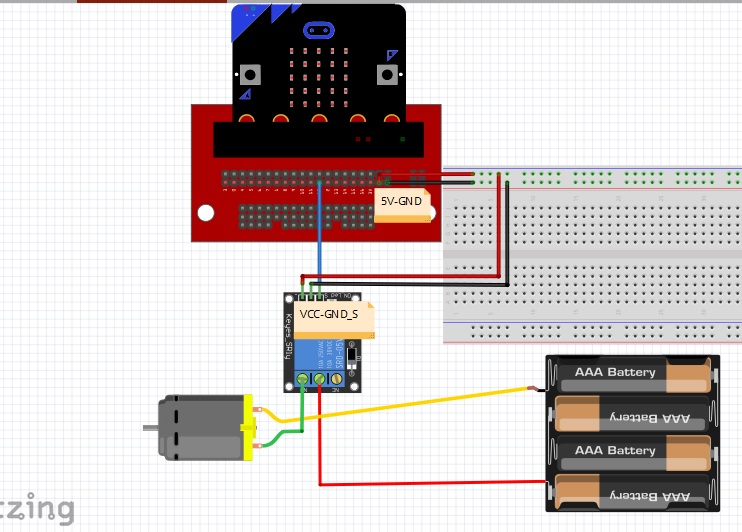

Sơ đồ mạch kết nối:

lập trình microbit

Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

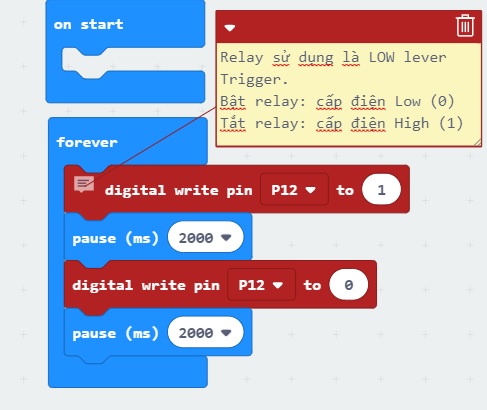

Bài code mẫu:

lập trình micro:bit

Đồ Chơi STEM đang là nhà phân phối bộ kit Micro:bit Go giá rẻ

----------------------
