29 - Lập trình Micro bit Nâng cao: Module nút nhấn đa hướng JoyStick

Tìm hiểu về cấu tạo của Module nút nhấn đa hướng JoyStick và cách điều khiển nó trong lập trình Micro bit. Từ đó ứng dụng làm sản phẩm liên quan như điều khiển robot, cánh tay robot ... bằng lập trình microbit.

Đồ Chơi STEM đang là nhà phân phối chính hãng Micro:Bit tại Việt Nam.

Tài Liệu Lập Trình Microbit

Vật dụng cần chuẩn bị:

• Bo mạch lập trình BBC Micro:Bit

• Bộ kit cảm biến Micro:bit - ra chân PH

• Bộ kit cảm biến Arduino

Các bo mạch mở rộng cho Micro:bit:

1. Micro:IO

2. Bo mạch mở rộng ra chân PH và bộ kit

3. Mạch mở rộng Super:Bit

Hiện tại Đồ Chơi STEM là công ty phân phối Micro:Bit chính hãng tại Việt Nam.

Bạn có thể mua bộ kit lập trình STEM BBC Micro:Bit với giá ưu đãi.

----------------------

Nội dung bài học

Khám phá kiến thức

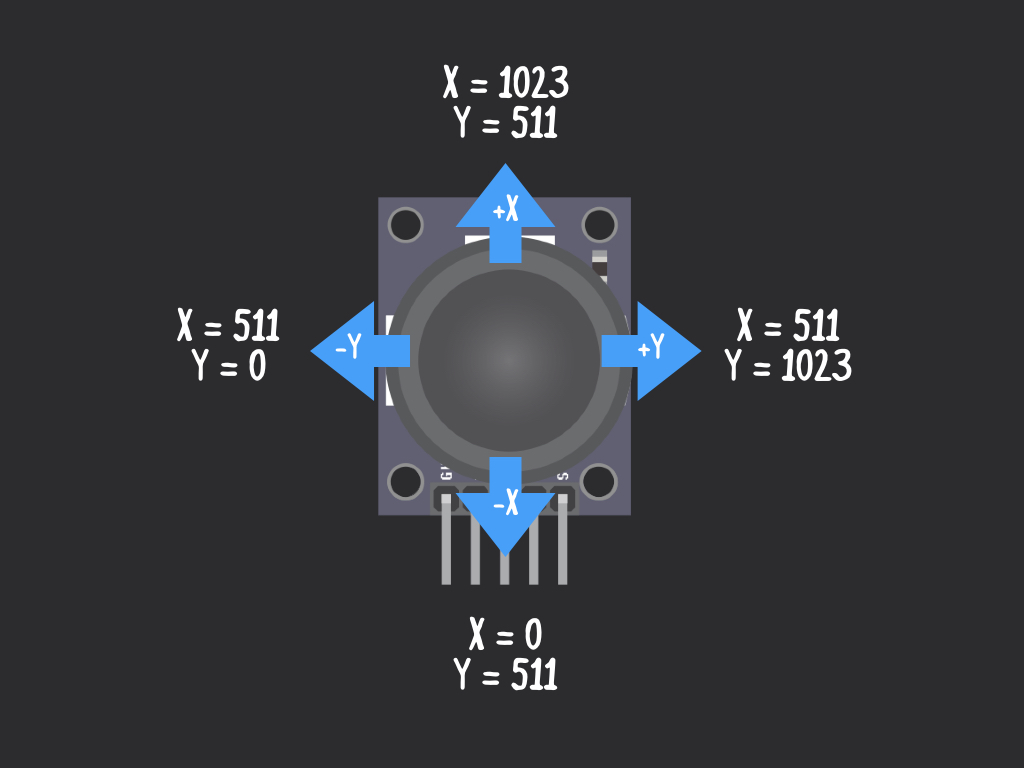

Module Joystick nút nhấn đa hướng có 5 chân

• Chân VCC: cấp điện thế 3.3V ( hay điện +) vào cho module joystick nút nhấn đa hướng
• Chân GND: cấp điện thế 0V ( hay điện - ) vào cho module joystick nút nhấn đa hướng
• Chân x: trả về giá trị của trục tọa độ x, từ 0 đến 1023 ( analog )
• Chân y: trả về giá trị của trục tọa độ y, từ 0 đến 1023 ( analog )
• Chân S: trả về trạng thái nhấn nút của joystick, giá trị 0 hoặc 1 ( digital )

Sơ đồ mạch kết nối:

Đồ Chơi STEM đang là nhà phân phối Microbit chính hãng nhập khẩu từ Singapore

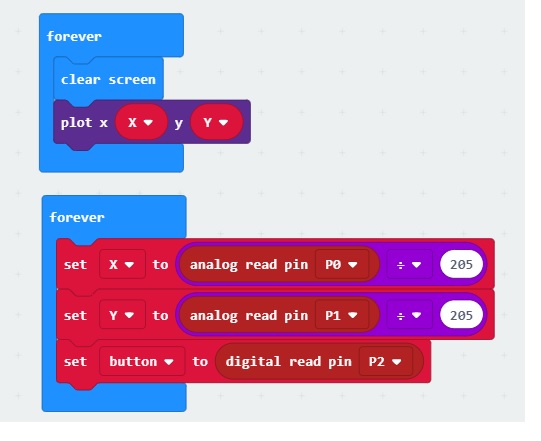

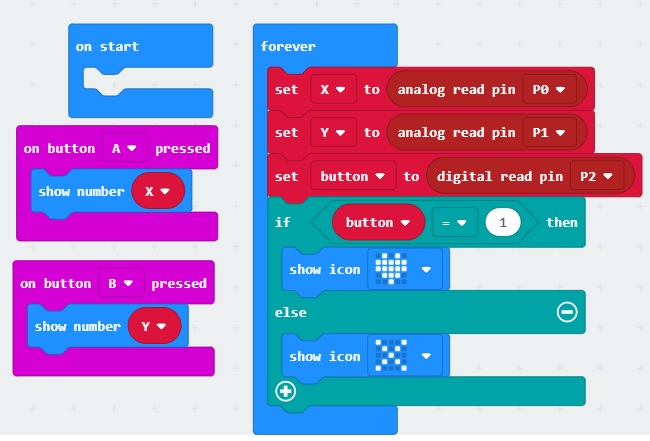

Bài code mẫu :

• Chân X gắn vào chân P0
• Chân Y gắn vào chân P1
• Chân Button gắn vào chân P2
